商品類型：表面貼裝設備周邊系列
產品描述：用于正反兩面均需插件或貼片之PCB的正反兩面自動翻轉。
下載列表：
咨詢電話：051265650260
用途：
用于正反兩面均需插件或貼片之PCB的正反兩面自動翻轉。
Aoolication：
Turn upside down the PCBs,which needed to be mounted or insert components on double sides of them.
特點： Feature：
a）翻板平穩可靠 無竄動 a）Smooth and reliable ,no flutter
b）使用壽命長。 b）long service life
c）可隨意設定左右翻板方向。 c）Adjustable revert directions(left to right,right to left)
d）具有直通功能。 d）Pass through function
| 180度翻板機(旋轉氣缸式) | 180度翻板機(普通氣缸式) | ||
| Model | 型號 | GIN-460 | GIN-460 |
| Overall Dimension | 機臺尺寸 | （L）600*（W）1100*（H）1440mm | （L）600*（W）995*（H）1430mm |
| Track width | 傳送寬度 | Min50-Max500 | Min50-Max500 |
| PCB Size(L*W) | PCB尺寸(L*W) | Min50*50-Max500*500mm | Min50*50-Max500*500mm |
| Conveyor Height | 傳輸高度 | 920±30mm | 920±30mm |
| Length of Track | 軌道長度 | L586mm | L586mm |
| Cycle | 循環周期 | 15S | 15S |
| Power supply | 電源 | 220V 50HZ | 220V 50HZ |
| Air supply | 氣源 | 0.4-0.6MPa | 0.4-0.6MPa |
| Power Consumption | 功率 | 0.4KW | 0.4KW |

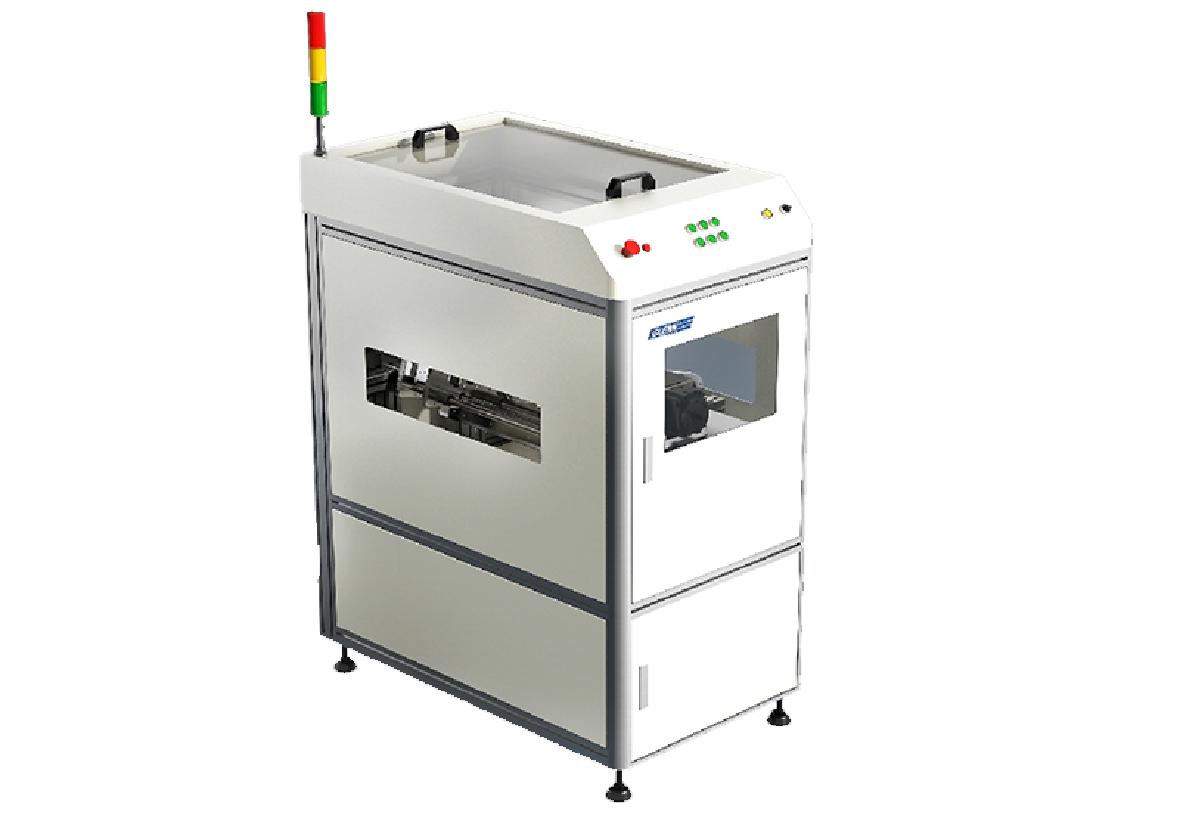

翻板機外觀圖詳解
 | 技術參數： 1.外形尺寸：L600*W1070*H1430mm 2.傳輸方向：左至右 3.傳輸高度：920±30mm 4.傳輸速度：0~8m/min 5.框架采用鋁材，鈑金噴粉封板搭建 6.適用PCB板尺寸：L500*W500mm 7.主要功能：產品翻面 8.最大載重：2KG Max 9.電源：220V 50HZ； 10.功率： 0.15KW 11.循環周期：10S 12.氣源：0.4-0.6MPa 13.采用W7mm寬綠色扁皮帶傳送，使用溫度≤80° 14.重量:about238KG 15.輸送動力采用步進馬達 16.導軌寬度調節范圍:W50~500mm；導軌長度585mm 17.應翻轉靈活,導軌可順暢的與上下設備接駁PCB板 18.翻轉動力采用氣缸驅動齒輪翻轉 19.采用PLC控制，按鈕式操作 20.產品工藝邊要求：≥3.5mm 21.鈑金噴涂格林標準顏色：RAL9003 小橘紋 |
注：此款機器可根據具體客戶要求定制。
