商品類型：表面貼裝設備周邊系列

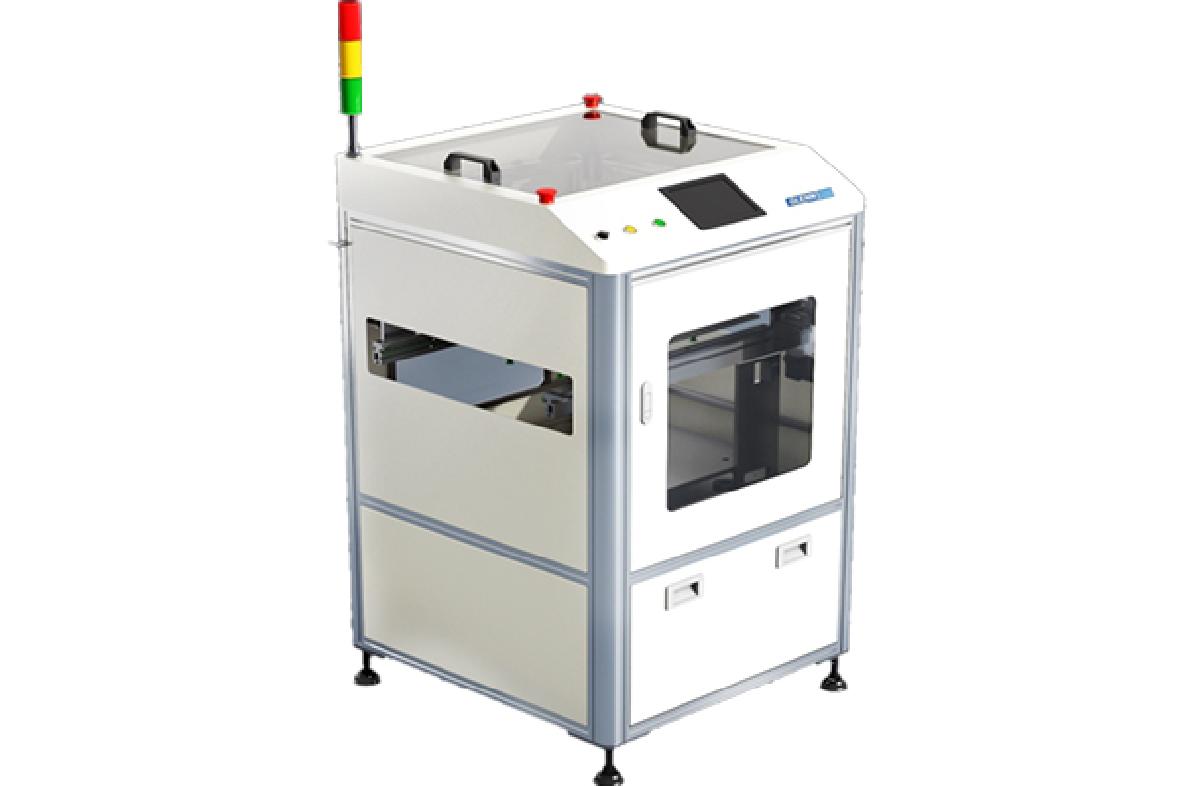

產品描述：用于SMT生產線源頭，對應后置設備的需板動作要求，將成疊的PCB裸板逐一傳送到生產線上。
下載列表：
咨詢電話：051265650260
用途：
用于SMT生產線源頭，對應后置設備的需板動作要求，將成疊的PCB裸板逐一傳送到生產線上。
Aoolication：
At the start end of a SMT line,for the need of next machine,the loader loads bare PCBs on to the line
piece by piece from a stack of PCBs
特點： Feature：
a）適用裸板上傳。 a）Suitable for BARE PCBs
b）效率高，可靠性強。 b）High efficiency and reliable
c）具有直通功能。 c）Passthrough function
d）靈活的吸盤設計。 d）Flexible Vacuum Pad
e）吸嘴位置可調節。 e）Adjustable pick point
f）PLC控制系統。 f）PLC Control System
| Model | 型號 | GVL-460 |
| Overall Dimension | 機臺尺寸 | (L)800*(W)820*(H）1350mm |
| Control System | 控制方式 | PLC |
| Track width | 傳送寬度 | Min50-Max460mm |
| PCB Size(L*W) | PCB尺寸(L*W) | Min50*50-Max600*400mm |
| PCB Conveyor Direction | 傳輸方向 | 左至右 |
| Conveyor Height | 傳輸高度 | 920±30mm |
| Length of Track | 軌道長度 | 800mm |
| Cycle | 循環周期 | 8S |
| Num of store PCB | 最大貯板數量 | 200pcs |
| Power supply | 電源 | AC220 50/60HZ |
| Power Consumption | 功率 | 0.1KW |
| Air supply | 氣源 | 0.4-0.6MPa |
| Weight | 重量 | about200KG |
